1、說明
ZSTM型水幕噴頭是消防系統中的一個重要部件之一。它通常與雨淋報警閥，供水管網和探測報警裝置等組成水幕消防系統。適用于需要用水幕來保護的建筑物。主要用于窗口，門洞及防火卷簾門、劇院幕布等冷卻保護，也可以起到防火阻隔作用。
產品標準：GB5135.13-2006《I自動噴水滅火系統第13部分：水幕噴頭》
2、工作原理：
當火災發生時，探測報警裝置進行報警，并且開啟雨淋報警閥向管網系統供水，水流經過噴頭的噴咀時，從半圓形開口處按預定方向噴射出密集粒狀水滴而形成一個水幕用來冷卻保護防火卷簾門，劇院幕布等。也可以起到阻火隔離作用。

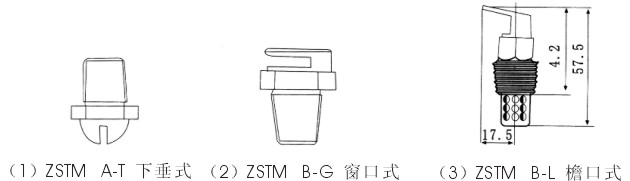

3、結構形狀
4、ZSTM B-G窗口型水幕噴頭

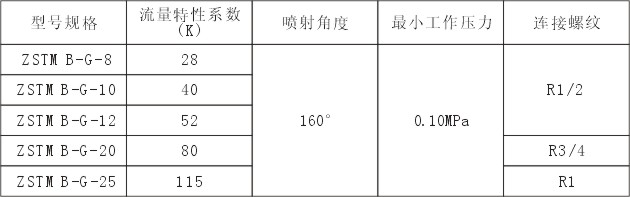

4.1 、噴頭型號規格：

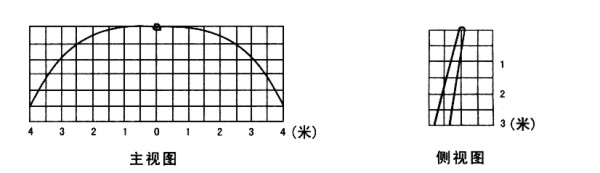

4.2、噴頭性能特性曲線圖：

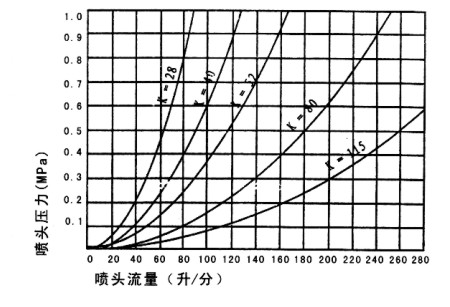

A、水幕噴頭的流量特性曲線圖：
5、水幕噴頭流量系數
ZSTMA-T-8、ZSTMA-T-10、ZSTMA-T-12、ZSTMA-T-20、ZSTMA-T-25、ZSTMA-28-160、ZSTMA-40-160、ZSTMA-52-160、ZSTMA-80-160、ZSTMA-115-120、ZSTMA-115-160、ZSTMA-115-180
ZSTMB-T-8、ZSTMB-T-10、ZSTMB-T-12、ZSTMB-T-20、ZSTMB-28-120、ZSTMB-28-180、ZSTMB-40-120、ZSTMB-40-180、ZSTMB-52-120、ZSTMB-52-180、ZSTMB-80-120、ZSTMB-80-180
、ZSTMB-115-120、ZSTMB-115-180
ZSTMC-T-8、ZSTMC-T-10、ZSTMC-T-12、ZSTMC-T-20、ZSTMC-28-120、ZSTMC-28-180、ZSTMC-40-120、ZSTMC-40-180、ZSTMC-52-120、ZSTMC-52-180、ZSTMC-80-120、ZSTMC-80-180、ZSTMC-115-120、ZSTMC-115-180
更多關于水霧噴頭產品知識可向本公司至電詢問：021-51870516
|
|
|
| ||||||||
